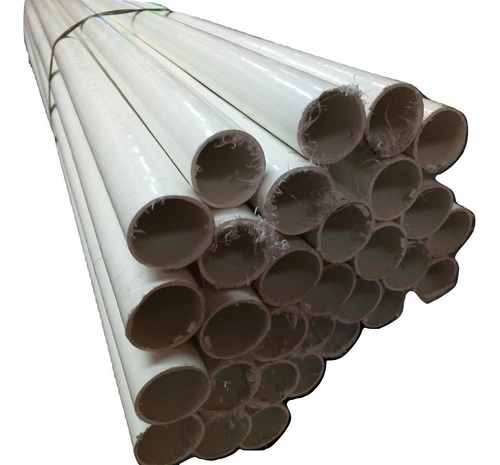

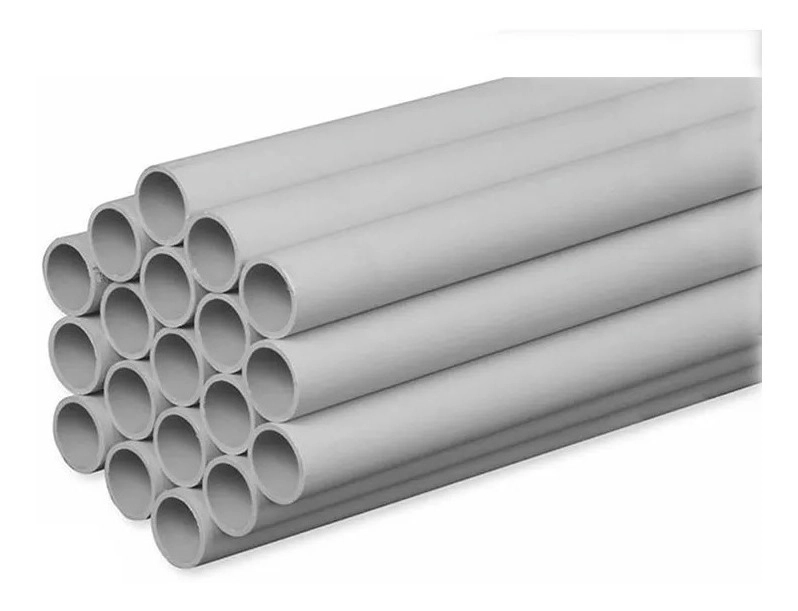

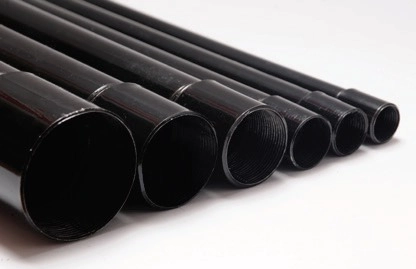

Línea Caños Línea completa de caños y accesorios de PVC en color gris, tanto semi pesados como pesados. Con curvado en frío y protección UV para uso en intemperie, y amplia gama de accesorios: tus conexiones más seguras. La misión principal de los tubos es proteger los conductores de cualquier daño, ya sea mecánico o derivado de la acción de otros agentes del medio, como la corrosión, pero además deben de evitar el desgaste de los conductores que protegen y por supuesto van ayudarnos a realizar una instalación eléctrica mucho más ordenada.También garantizan la protección contra penetración de agentes ambientales ya sean sólidos o líquidos. Tipos de Tubos Según el material tenemos: - Metálicos: Tubos fabricados en materiales como el aluminio, el hierro o el acero - No Metálicos: Tubos fabricados en materiales como los termoplásticos, como el PVC o el polietileno. - Rígidos: Son aquellos que requieren de técnicas especiales para su curvado. Están previstos para instalaciones superficiales y sus cambios de dirección se pueden realizar mediante accesorios específicos (curvas, derivaciones en T, etc.). - Flexibles: Están diseñados para soportar, a lo largo de su vida útil, un número elevado de operaciones de flexión, como puede ser el caso el caso de instalaciones en elementos con partes móviles, como máquinas. - Curvables: son aquellos que pueden curvarse manualmente y no están pensados para trabajar continuamente en movimiento, si bien tienen un cierto grado de flexibilidad.
Montaje de los Tubos
Según el tipo de instalación del tubo se establecen unas serie de características mínimas que deben cumplir los tubos, por eso este punto es un punto muy importante a tener en cuenta cuando realicemos nuestra instalación. Las más utilizadas son las empotradas y las de superficie.Montaje Tubos Fijos en Superficie
Cuando los tubos se coloquen en montaje superficial se tendrán en cuenta las siguientes prescripciones:
- En este tipo de instalación los tubos serán preferiblemente rígidos.- Los tubos se fijarán a las paredes o techos por medio de bridas o abrazaderas protegidas contra la corrosión y sólidamente sujetas. La distancia entre éstas será, como máximo, de 0,50 metros. Se dispondrán fijaciones de una y otra parte en los cambios de dirección, en los empalmes y en la proximidad inmediata de las entradas en cajas o aparatos.
- Los tubos se colocarán adaptándose a la superficie sobre la que se instalan, curvándose o usando los accesorios necesarios.
- En alineaciones rectas, las desviaciones del eje del tubo respecto a la línea que une los puntos extremos no serán superiores al 2 por 100.
- Es conveniente disponer los tubos, siempre que sea posible, a una altura mínima de 2,50 metros sobre el suelo, con objeto de protegerlos de eventuales daños mecánicos.
- En los cruces de tubos rígidos con juntas de dilatación de un edificio, deberán interrumpirse los tubos, quedando los extremos del mismo separados entre sí 5 centímetros aproximadamente, y empalmándose posteriormente mediante manguitos deslizantes que tengan una longitud mínima de 20 centímetros.Montaje Tubos Fijos Empotrado
Cuando los tubos se coloquen empotrados, se tendrán en cuenta las siguientes prescripciones:
- En este tipos de instalación, los tubos podrán ser rígidos, curvables o flexibles para empotrarlos en obras de fábrica (paredes, techos y falsos techos), en los huecos de la construcción o en los canales protectores de obra.- En la instalación de los tubos en el interior de los elementos de la construcción, las rozas no pondrán en peligro la seguridad de las paredes o techos en que se practiquen. Las dimensiones de las rozas serán suficientes para que los tubos queden recubiertos por una capa de 1 centímetro de espesor, como mínimo. En los ángulos, el espesor de esta capa puede reducirse a 0,5 centímetros.
- No se instalarán entre forjado y revestimiento tubos destinados a la instalación eléctrica de las plantas inferiores.
- Para la instalación correspondiente a la propia planta, únicamente podrán instalarse, entre forjado y revestimiento, tubos que deberán quedar recubiertos por una capa de hormigón o mortero de 1 centímetro de espesor, como mínimo, además del revestimiento.

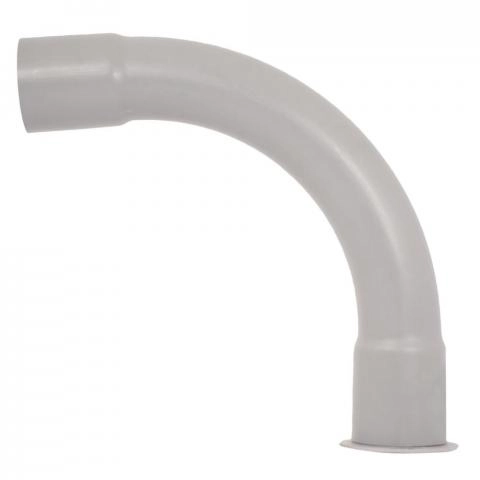

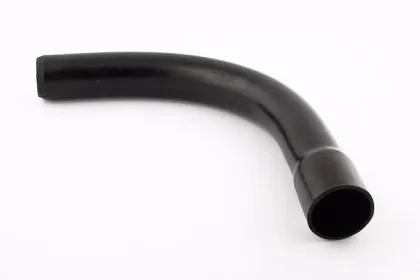

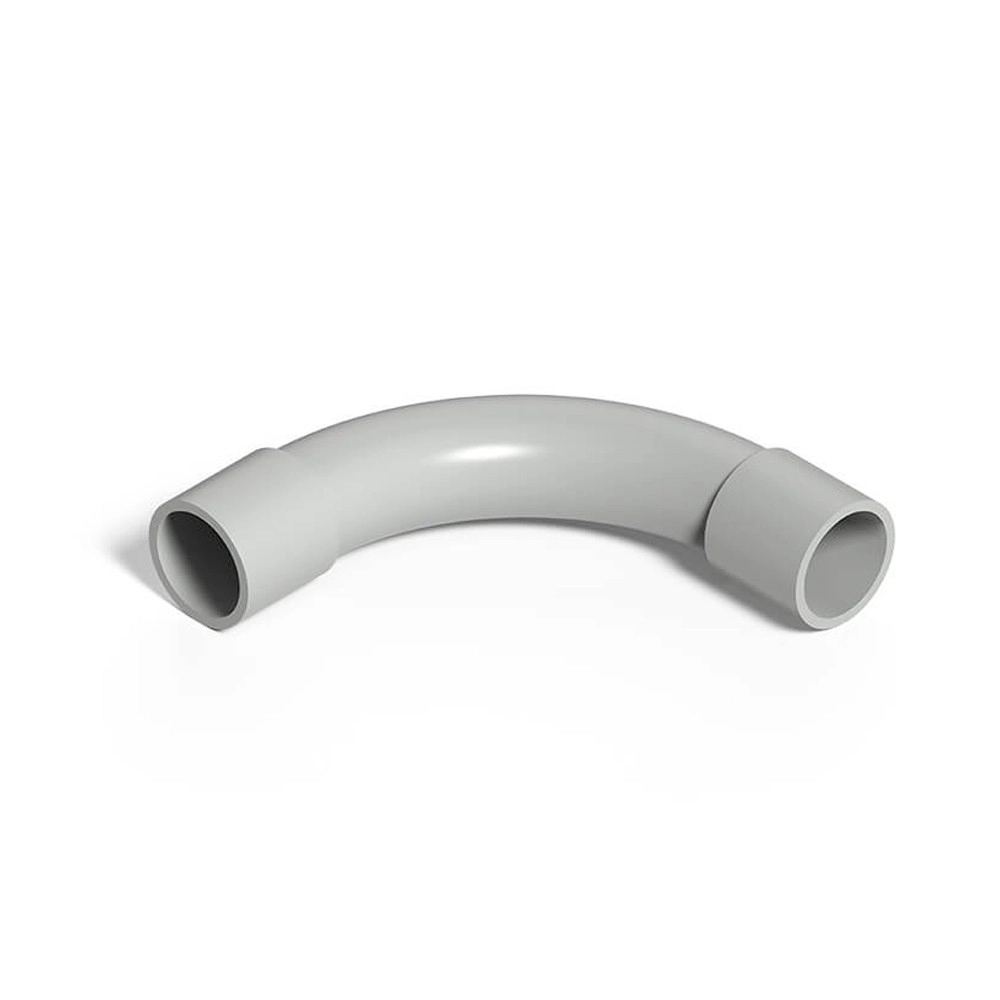

- En los cambios de dirección, los tubos estarán convenientemente curvados o bien provistos de codos o "T" apropiados, pero en este último caso sólo se admitirán los provistos de tapas de registro.

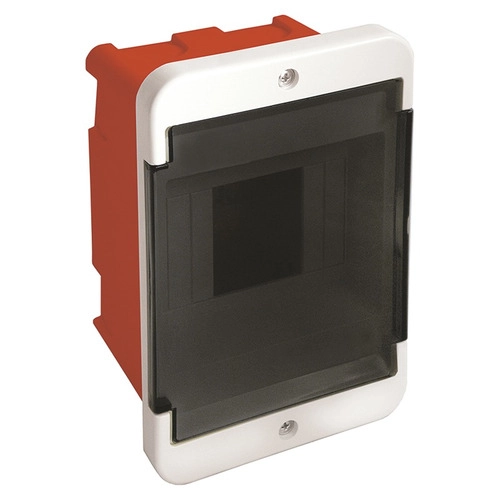

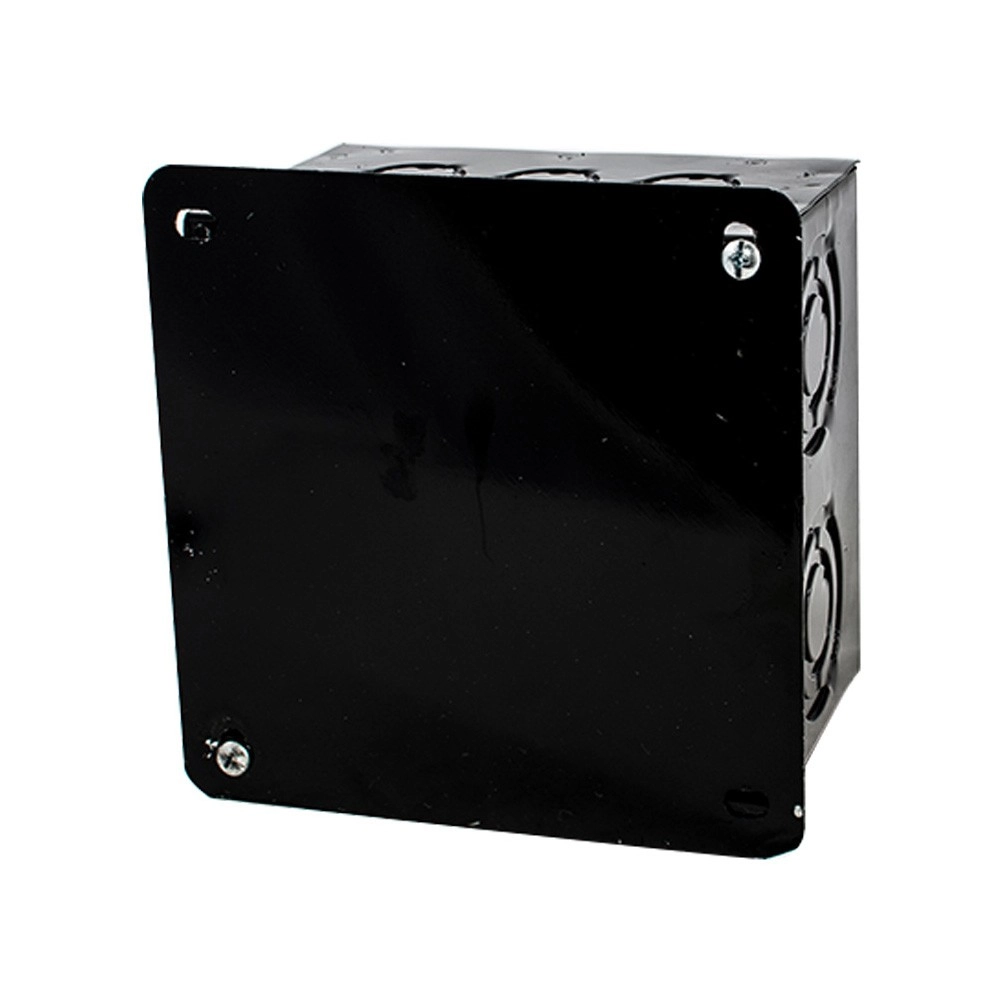

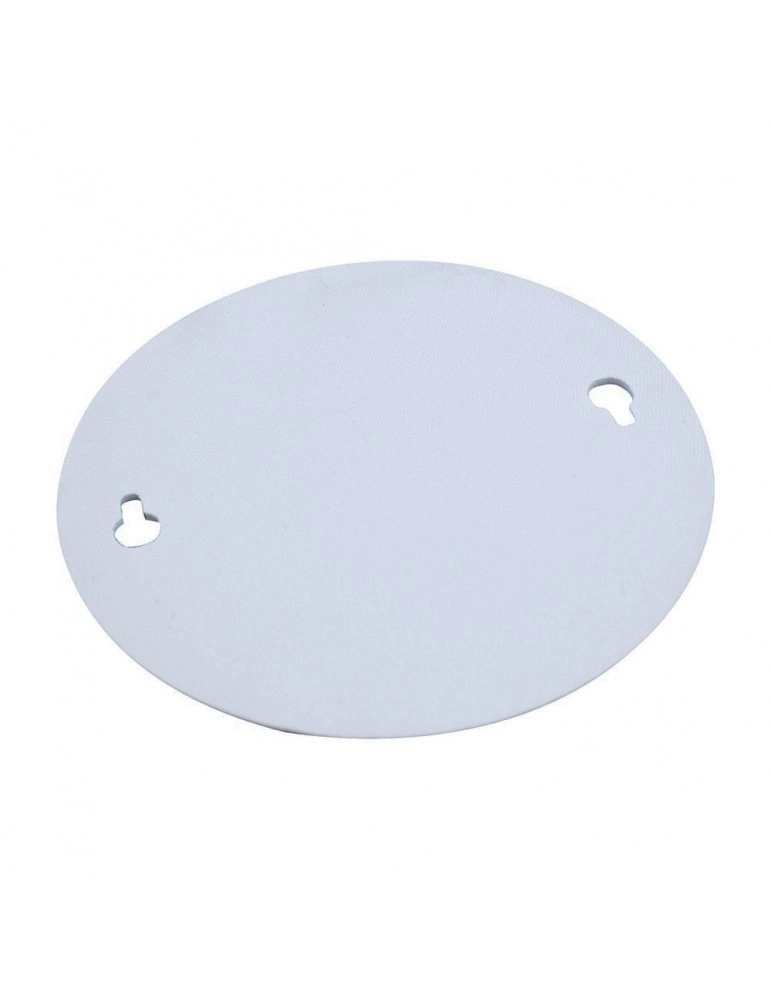

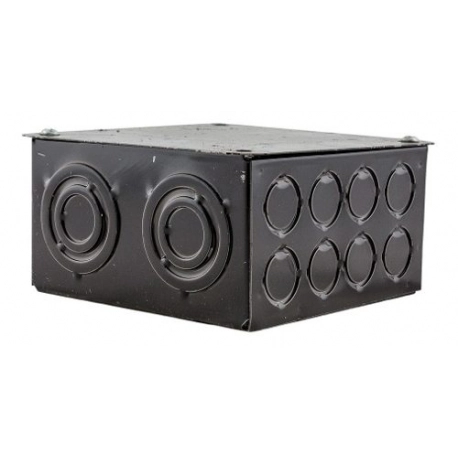

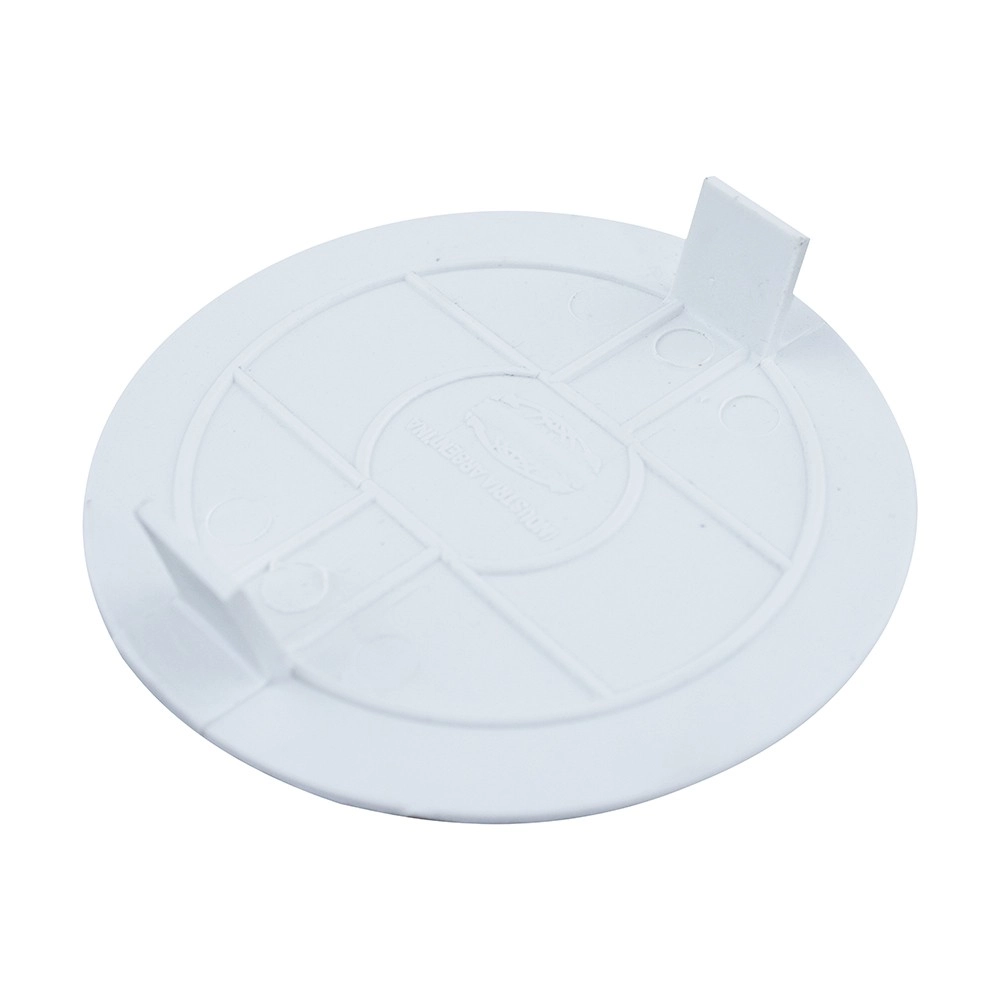

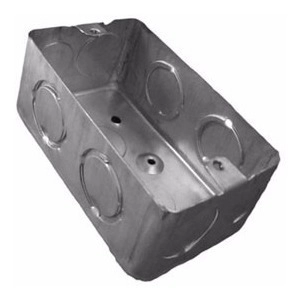

- Las tapas de los registros y de las cajas de conexión quedarán accesibles y desmontables una vez finalizada la obra. Los registros y cajas quedarán enrasados con la superficie exterior del revestimiento de la pared o techo cuando no se instalen en el interior de un alojamiento cerrado y practicable.- En el caso de utilizarse tubos empotrados en paredes, es conveniente disponer los recorridos horizontales a 50 centímetros como máximo, de suelo o techos (recomendable 30cm) y los verticales a una distancia de los ángulos de esquinas no superior a 20 centímetros.Cuando los tubos se coloquen en montaje enterrado se tendrán en cuenta, además, las siguientes recomendaciones:
- Serán tubos rígidos o curvables y poseerán unas características especiales adaptadas a las circunstancia de la instalación y el terreno.
- Se recomienda instalar los tubos enterrados a una profundidad mínima de 0,45 metros del pavimento o nivel del terreno en el caso de tubos bajo aceras, y de 0,60 m en el resto de casos.
- Se recomienda un recubrimiento mínimo inferior de 0,03 metros, y un recubrimiento mínimo superior de 0,06 metros.
- Se evitarán, en lo posible, los cambios de dirección de los tubos. En los puntos donde se produzcan y para facilitar la manipulación de los cables, se dispondrán arquetas con tapa, registrables o no.- Para facilitar el tendido de los cables, en los tramos rectos se instalarán arquetas intermedias, registrables, ciegas o simplemente calas de tiro, como máximo cada 40 metros. Esta distancia podrá variarse de forma razonable, en función de derivaciones, cruces u otros condicionantes viarios. A la entrada en las arquetas, los tubos deberán quedar debidamente sellados en sus extremos para evitar la entrada de roedores y de agua.

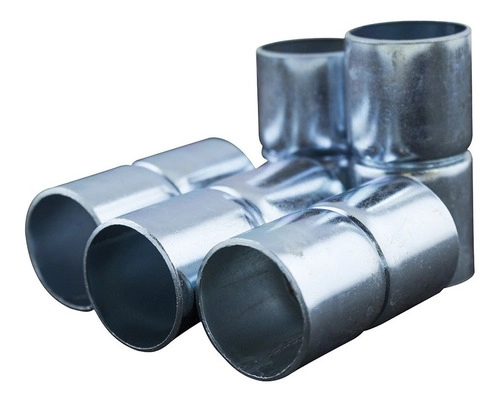

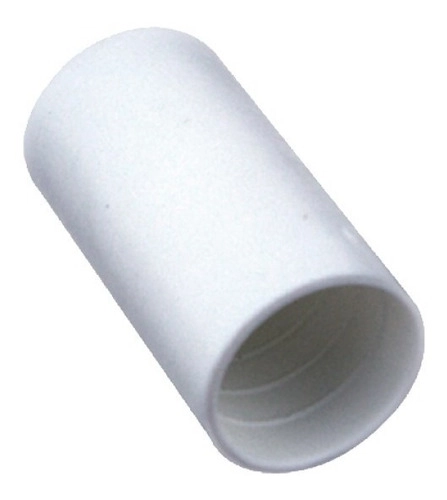

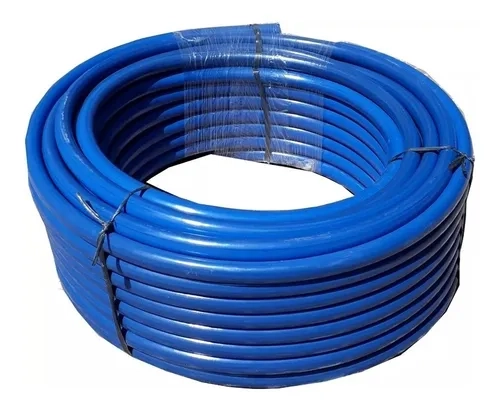

Huferjo Industrias Plásticas es una Pyme argentina especializada en fabricación de tubos corrugados en rollos para electricidad Norma IRAM utilizados en diferentes industrias y sectores de actividad. Prescripciones Generales Para Cualquier Tipo de Instalación de Tubos Para la ejecución de las canalizaciones bajo tubos protectores, se tendrán en cuenta las prescripciones generales siguientes: - El trazado de las canalizaciones se hará siguiendo líneas verticales y horizontales o paralelas a las aristas de las paredes que limitan el local donde se efectúa la instalación. - Los conductores se alojarán normalmente en los tubos después de colocados éstos. - Los tubos deberán tener un diámetro tal que permitan un fácil alojamiento y extracción de los cables o conductores aislados - Los tubos se unirán entre sí mediante accesorios adecuados a su clase que aseguren la continuidad de la protección que proporcionan a los conductores. - Cualquier tubo para cables eléctricos debe de ser fácilmente moldeable para poder realizar las curvaturas necesarias de forma fácil durante la ejecución de la instalación. - Todos los tubos se instalan con accesorios compatibles (acoplamientos, codos, conectores) y cajas eléctricas, generalmente hechas del mismo material o similar, teniendo en cuenta que sus características nunca serán inferiores a las del material del tubo.- La superficie interior de los tubos no deberá presentar en ningún punto aristas, asperezas o fisuras susceptibles de dañar los conductores o cables aislados o de causar heridas a instaladores o usuarios. - Los tubos aislantes rígidos curvables en caliente podrán ser ensamblados entre sí en caliente, recubriendo el empalme con una cola especial cuando se precise una unión estanca. - Las curvas practicadas en los tubos serán continuas y no originarán reducciones de sección inadmisibles. Los radios mínimos de curvatura para cada clase de tubo serán los especificados por el fabricante conforme a UNE-EN 50.086 -2-2. - Será posible la fácil introducción y retirada de los conductores en los tubos después de colocarlos y fijados éstos y sus accesorios, disponiendo para ello los registros que se consideren convenientes, que en tramos rectos no estarán separados entre sí más de 15 metros. El número de curvas en ángulo situadas entre dos registros consecutivos no será superior a 3. - Los registros podrán estar destinadas únicamente a facilitar la introducción y retirada de los conductores en los tubos o servir al mismo tiempo como cajas de empalme o derivación.- Las conexiones entre conductores se realizarán en el interior de cajas apropiadas de material aislante y no propagador de la llama. Si son metálicas estarán protegidas contra la corrosión. Las dimensiones de estas cajas serán tales que permitan alojar holgadamente todos los conductores que deban contener. Su profundidad será al menos igual al diámetro del tubo mayor más un 50 % del mismo, con un mínimo de 40 mm. Su diámetro o lado interior mínimo será de 60 mm. Cuando se quieran hacer estancas las entradas de los tubos en las cajas de conexión, deberán emplearse prensaestopas o racores adecuados.- En los tubos metálicos sin aislamiento interior, se tendrá en cuenta las posibilidades de que se produzcan condensaciones de agua en su interior, para lo cual se elegirá convenientemente el trazado de su instalación, previendo la evacuación y estableciendo una ventilación apropiada en el interior de los tubos mediante el sistema adecuado, como puede ser, por ejemplo, el uso de una "T" de la que uno de los brazos no se emplea. - Los tubos metálicos que sean accesibles deben ponerse a tierra. Su continuidad eléctrica deberá quedar convenientemente asegurada. En el caso de utilizar tubos metálicos flexibles, es necesario que la distancia entre dos puestas a tierra consecutivas de los tubos no exceda de 10 metros. - No podrán utilizarse los tubos metálicos como conductores de protección o de neutro.- A fin de evitar los efectos del calor emitido por fuentes externas (distribuciones de agua caliente, aparatos y luminarias, procesos de fabricación, absorción del calor del medio circundante, etc.) las canalizaciones se protegerán utilizando los siguientes métodos eficaces: - Pantallas de protección calorífuga - Alejamiento suficiente de las fuentes de calor - Elección de la canalización adecuada que soporte los efectos nocivos que se puedan producir - Modificación del material aislante a emplear Ahora veamos como se hace la correcta elección del diámetro del tubo en función del tipo de instalación. Diámetro de los Tubos para Cables Los tubos deberán tener un diámetro tal que permitan un fácil alojamiento y extracción de los cables o conductores aislados. Fuente: www.areatecnologia.com
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
