| PVC CLOACAL 3,2MM
|
|
|
|
|
|
|

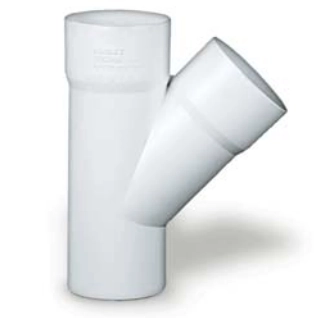

| Ramal 45º PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0001
| RAMAL 45° MH 40 x 40 mm 3,2mm
|
|
| PVC0000
| RAMAL 45° MH 50 x 50 mm 3,2mm
|
|
| PVC5004
| RAMAL 45° MH 63 x 63 mm 3,2mm
|
|
| PVC5005
| RAMAL 45° MH 110 x 110 mm 3,2mm
|
|
|
|
|
|
| PVC225
| RAMAL 45° MH 160 x 160 mm 3,2mm
|
|
|
|
|
|
|
| Ramal 90º PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0006
| RAMAL 90° MH 40 x 40 mm 3,2mm
|
|
| PVC0007
| RAMAL 90° MH 50 x 50 mm 3,2mm
|
|
| PVC5030
| RAMAL 90° MH 63 x 63 mm 3,2mm
|
|
| PVC0009
| RAMAL 90° MH 110 x 110 mm 3,2mm
|
|
|
|
|
|
| PVC35019
| RAMAL 90° MH 160 x 160 mm 3,2mm
|
|
|
|
|
|
|
| Ramal Reducción PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC5026
| RAMAL REDUCC 90° MH 110 x 63 mm 3,2mm
|
|
| PVC0005
| RAMAL REDUCC 45° MH 110 x 63 mm 3,2mm
|
|
| PVC226
| RAMAL 45° MH 160 x 110 mm 3,2mm
|
|
| PVC35018
| RAMAL 90° MH 160 x 110 mm 3,2mm
|
|
|
|
|
|
| PVC227
| RAMAL PONCHO 45° 160 x 110mm 3,2mm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Codo HH PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0012
| CODO 90° HH 40 mm 3,2mm
|
|
| PVC0013
| CODO 90° HH 50 mm 3,2mm
|
|
|
|
|
|
|
| Codos MH PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVCA111
| Codo 87° 30' MH 40mm 3,2mm
|
|
| PVCA211
| Codo 87° 30' MH 50mm 3,2mm
|
|
| PVC0014
| CODO 90° MH 63 mm 3,2mm
|
|
| PVC0015
| CODO 90° MH 110 mm 3,2mm
|
|
|
|
|
|
| PVC222
| CODO 90° MH 160 mm 3,2mm
|
|
|
|
|
|
|

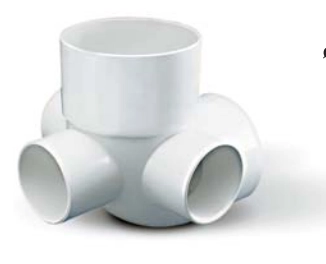

| Codo c/acometida PVC
|
|
|
| Código
| Descripción
|
|
| PVC2102384
| CODO 90° MH 110mm c/2 acometidas (5u.)
|
|
| PVC2102391
| CODO 90° MH 110mm c/3 acometidas (5u.)
|
|
|
|
|
|
|

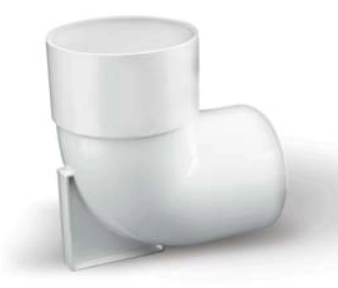

| Codo c/base PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0016
| CODO 90° MH c/Base 110 mm 3,2mm
|
|
|
|
|
|
|
|
|
|
|
| Curva 45º PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| NC0017
| CURVA 45° HH 40 mm 3,2mm
|
|
| PVC0017
| CURVA 45° MH 40 mm 3,2mm
|
|
| PVC0018
| CURVA 45° MH 50 mm 3,2mm
|
|
| PVC0019
| CURVA 45° MH 63 mm 3,2mm
|
|
|
|
|
|
| PVC34608
| CURVA 45° MH 110 mm 3,2mm corta
|
|
|
|
|
|
| PVC34610
| CURVA 45° MH 110 mm 3,2mm
|
|
|
|
|
|
| PVC34610L
| CURVA 45° Larga MH 110 mm 3,2mm
|
|
|
|
|
|
| PVC223
| CURVA 45° MH 160 mm 3,2mm
|
|
|
|
|
|
|

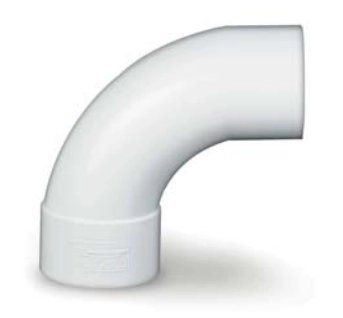

| Curva 90º PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0021
| CURVA 90° MH 40 mm 3,2mm
|
|
| PVC0022
| CURVA 90° MH 50 mm 3,2mm
|
|
| PVC0023
| CURVA 90° MH 63 mm 3,2mm
|
|
| PVC0024
| CURVA 90° MH 110 mm 3,2mm
|
|
|
|
|
|
| PVC35017
| CURVA 90° MH 160 mm 3,2mm
|
|
|
|
|
|
|

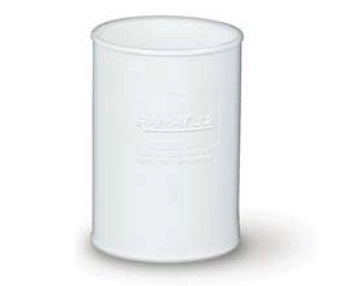

| Cupla PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0025
| CUPLA LISA 40 mm 3,2mm
|
|
| PVC0026
| CUPLA LISA 50 mm 3,2mm
|
|
| PVC0027
| CUPLA LISA 63 mm 3,2mm
|
|
| PVC0028
| CUPLA LISA 110 mm 3,2mm
|
|
|
|
|
|
| PVC224
| CUPLA LISA 160 mm 3,2mm
|
|
|
|
|
|
|
| Tee PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0029
| TEE 40 mm 3,2mm
|
|
| PVC0030
| TEE 50 mm 3,2mm
|
|
|
|
|
|
|

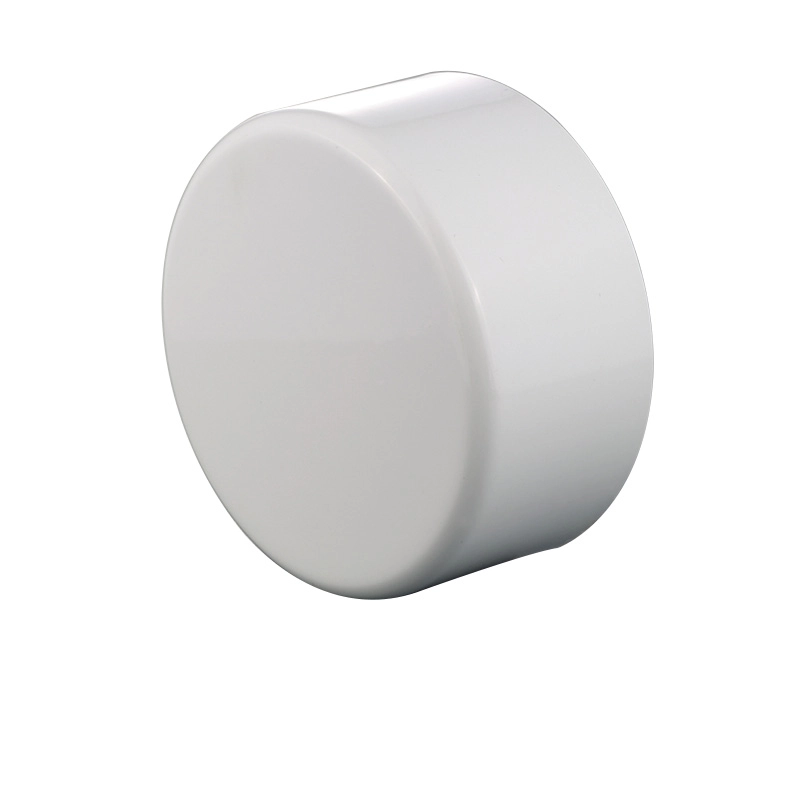

| Tapa PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC5022
| Tapa 40 mm 3,2mm
|
|
| PVC5031
| Tapa 50 mm 3,2mm
|
|
| PVC5021
| Tapa 63 mm 3,2mm
|
|
| PVC5020
| Tapa 110 mm 3,2mm
|
|
|
|
|
|
| PVC00366
| Tapa 160 mm 3,2mm
|
|
|
|
|
|
|

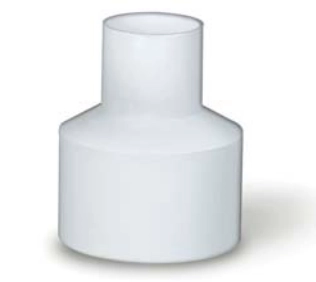

| Reducción PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0037
| REDUCCION 50 X 40 3,2mm
|
|
| PVC0039
| REDUCCION 63 X 40 3,2mm
|
|
| PVC0038
| REDUCCION 63 X 50 3,2mm
|
|
| PVC0040
| REDUCCION 63 X 110 3,2mm
|
|
|
|
|
|
| PVC0140
| REDUCCION 110 X 100 (60u.)
|
|
|
|
|
|
| PVC5029
| REDUCCION 160 x 110mm 3,2mm
|
|
|
|
|
|
|

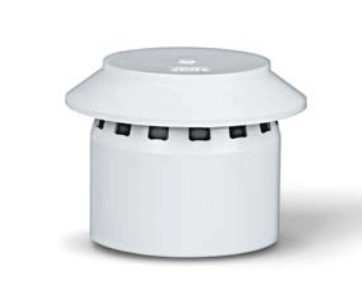

| Sombrerete PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0044
| Sombrerete 110 mm 3,2mm
|
|
| PVC2118079
| Sombrerete 63 mm 3,2mm
|
|
|
|
|
|
|

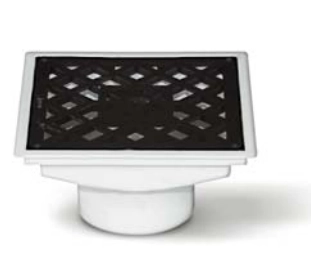

| Embudo PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0047
| Embudo Frontal de 20 x 15 de 63 mm 3,2mm
|
|
| PVC0048
| Embudo Frontal de 20 x 15 de 110 mm 3,2mm
|
|
| PVC0051
| Embudo Vertical de 20 x 20 de 63 mm 3,2mm
|
|
| PVC0052
| Embudo Vertical de 20 x 20 de 110 mm 3,2mm
|
|
|
|
|
|
| PVC10052
| Embudo Horizontal de 20 x 20 de 110mm 3,2mm
|
|
|
|
|
|
|
| Caño Cámara 110 PVC 3,2mm
|
|
|
| Código
| Descripción
|
|
| PVC0056
| CAÑO CAMARA MH 110 mm 3,2mm
|
|
|
|
|
|
|
|
|
|
|
| PVC LINEA PVC 100 STD
|
|
|
|
|
|
|
| Ramal 45º PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC001
| RAMAL 45° MH 40 x 40 mm STD (100u.)
|
|
| PVC002
| RAMAL 45° MH 50 x 50 mm STD (80u.)
|
|
| PVC003
| RAMAL 45° MH 60 x 60 mm STD (70u.)
|
|
| PVC004
| RAMAL 45° MH 100 x 100 mm STD (15u.)
|
|
|
|
|
|
|
| Ramal 90º PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC008
| RAMAL 90° MH 60 x 60 mm STD (70u.)
|
|
| PVC009
| RAMAL 90° MH 100 x 100 mm STD (30u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Ramal Reducción PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC010
| RAMAL REDUCC 90° MH 100 x 60 mm STD (25u.)
|
|
| PVC005
| RAMAL REDUCC 45° MH 100 x 60 mm STD (25u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Codo 90º PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC31036
| CODO 90° MH 40 mm STD (200u.)
|
|
| PVC011
| CODO 90° HH 40 mm STD (200u.)
|
|
| PVC012
| CODO 90° HH 50 mm STD (200u.)
|
|
| PVC013
| CODO 90° MH 60 mm STD (80u.)
|
|
|
|
|
|
| PVC014
| CODO 90° MH 100 mm STD (20u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Codo c/ base 100 PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC015
| CODO 90° MH c/Base 100 mm STD (24u.)
|
|
|
|
|
|
|
|
|
|
|
| Codo c/acometida PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC0150
| CODO 90° MH c/2 acometidas 100 mm STD (YOLA)
|
|
|
|
|
|
|
|
|
|
|
| Curva 45º PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC016
| CURVA 45° MH 40 mm STD (300u.)
|
|
| PVC017
| CURVA 45° MH 50 mm STD (150u.)
|
|
| PVC018
| CURVA 45° MH 60 mm STD (100u.)
|
|
| PVC019
| CURVA 45° MH 100 mm STD (30u.)
|
|
|
|
|
|
|
| Curva 90º PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC020
| CURVA 90° MH 40 mm STD (200u.)
|
|
| PVC021
| CURVA 90° MH 50 mm STD (200u.)
|
|
| PVC022
| CURVA 90° MH 60 mm STD (100u.)
|
|
| PVC023
| CURVA 90° MH 100 mm STD (20u.)
|
|
|
|
|
|
|
| Cupla PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC024
| CUPLA LISA 40 mm STD (200u.)
|
|
| PVC025
| CUPLA LISA 50 mm STD (200u.)
|
|
| PVC026
| CUPLA LISA 60 mm STD (100u.)
|
|
| PVC027
| CUPLA LISA 100 mm STD (30u.)
|
|
|
|
|
|
|
| Tee PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC028
| TEE 40 mm STD (100u.)
|
|
| PVC029
| TEE 50 mm STD (80u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Tapa PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC032
| Tapa 40 mm STD (100u.)
|
|
| PVC033
| Tapa 50 mm STD (100u.)
|
|
| PVC034
| Tapa 60 mm STD (100u.)
|
|
| PVC035
| Tapa 100 mm STD (70u.)
|
|
|
|
|
|
|
| Reducción PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC036
| REDUCCION 50 X 40 STD (100u.)
|
|
| PVC037
| REDUCCION 60 X 40 STD (80u.)
|
|
| PVC038
| REDUCCION 60 X 50 STD (80u.)
|
|
| PVC039
| REDUCCION 100 X 60 STD (50u.)
|
|
|
|
|
|
|
| Sombrerete PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC042
| Sombrerete 60 mm STD (70u.)
|
|
| PVC043
| Sombrerete 100 mm STD (50u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Embudo PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC046
| Embudo Frontal de 20 x 15 de 60 mm STD (40u.)
|
|
| PVC047
| Embudo Frontal de 20 x 15 de 100 mm STD (40u.)
|
|
| PVC050
| Embudo Vertical de 20 x 20 de 60 mm STD (40u.)
|
|
| PVC051
| Embudo Vertical de 20 x 20 de 100 mm STD (35u.)
|
|
|
|
|
|
|
| Caño Cámara PVC STD
|
|
|
| Código
| Descripción
|
|
| PVC055
| CAÑO CAMARA MH 100 mm STD (30u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Cámara Inspección Completa
|
|
|
| Código
| Descripción
|
|
| PVC48003
| CAMARA DE INSPECCION COMPLETA 60X60CM : COJINETE
ARO CONTRA TAPA ANTI OLOR MARCO Y TAPA DE CAMARA
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Tapa p/ Cámara Inspección
|
|
|
| Código
| Descripción
|
|
| PVC47011
| TAPA CAMARA INSPECCION
|
|
|
|
|
|
|
|
|
|
|
| Marco Tapa p/ Cámara Inspección
|
|
|
| Código
| Descripción
|
|
| PVC47010
| MARCO TAPA CAMARA INSPECCION
|
|
|
|
|
|
|
|
|
|
|
| Contra Tapa Anti Olor
|
|
|
| Código
| Descripción
|
|
| PVC47006
| CONTRA TAPA ANTI OLOR (1u.)
|
|
|
|
|
|
|
|
|
|
|
| Aro p/Cámara Inspección
|
|
|
| Código
| Descripción
|
|
| PVC47003
| ARO P/CAMARA DE INSPECCION (5u.)
|
|
|
|
|
|
|
|
|
|
|
| Cojinete
|
|
|
| Código
| Descripción
|
|
| PVC47001
| COJINETE 60X60CM 3 ENTRADAS 110MM-2 ENTRADAS 63MM
|
|
|
|
|
|
|
|
|
|
|

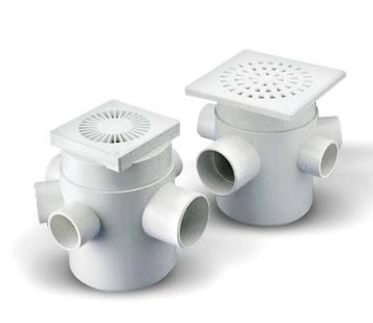

| Pileta Patio
|
|
|
| Código
| Descripción
|
|
| PVC0061
| PILETA PATIO 10 x 10 CM Rej. PVC (20u.)
|
|
| PVC0062
| PILETA PATIO 15 x 15 CM Rej. PVC (20u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

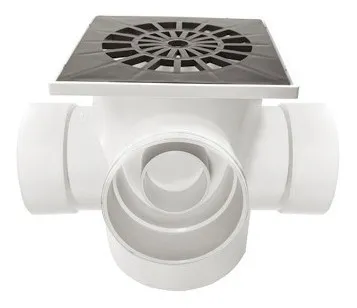

| Pileta Desengrasadora
|
|
|
| Código
| Descripción
|
|
| PVC218
| PILETA DES. 160 2 BOCAS ENT./SAL 110/100-60/63 C/SIFON (20u.)
|
|
| PVC220
| PILETA DES. 160 3 BOCAS ENT./SAL 110/100-60/63 C/SIFON (20u.)
|
|
| PVC2204
| PILETA DES. 160 4 BOCAS ENT./SAL 110/100-60/63 C/SIFON (20u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

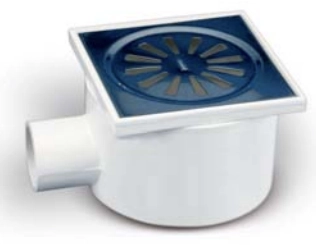

| Receptáculo Ducha
|
|
|
| Código
| Descripción
|
|
| PVC45050
| Receptáculo ducha C/rejilla PVC 40mm CONCORPLAST (12u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

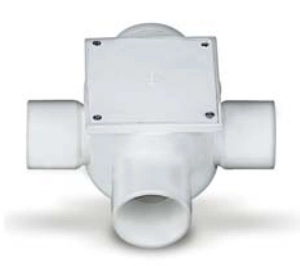

| Boca Acceso
|
|
|
| Código
| Descripción
|
|
| PVC5027
| BOCA ACC. 10x10CM C/TAPA CIEGA PVC (20u.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

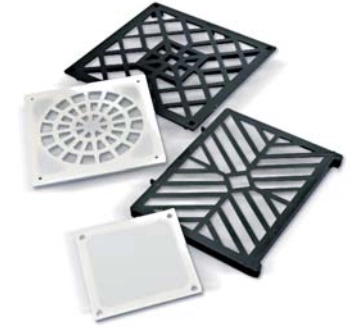

| Rejillas
|
|
|
| Código
| Descripción
|
|
| PVC45010
| REJILLA P/PILETA PATIO 10 x 10 cm PVC (50u.)
|
|
| PVC45030
| PORTA REJILLA 10 x 10 cm PVC (50u.)
|
|
| PVC45025
| REJILLA P/PILETA PATIO 15 x 15 cm PVC (50u.)
|
|
| PVC45035
| PORTA REJILLA 15 x 15 cm PVC (50u.)
|
|
|
|
|
|
| PVC35013
| REJILLA EMBUDO FRONTAL 15 x 18 cm PVC (20u.)
|
|
|
|
|
|
| PVC35011
| REJILLA PILETA DESENGR. 18 x 18 cm PVC (20u.)
|
|
|
|
|
|
| PVC35012
| PORTA REJILLA 18 x 18 cm PVC (20u.)
|
|
|
|
|
|
|
| Instalación de la
Pileta de Patio
Para la apertura de los agujeros de las entradas de la piletas
de piso, se recomienda siempre utilizar una sierra manual
de copa, o una agujeradora eléctrica con sierra de copa Ø40.
No se deben abrir los agujeros dando golpes de martillo o
usando un soplete.
En las piletas de piso el tipo de unión es soldable. Es importante tomar las siguientes precauciones:
Después de hacer los agujeros de la pileta de piso, siguiendo el paso anterior, lijar los orificios de la pileta y del tubo utilizando papel de lija n100. Limpiar con Solución Limpiadora Tigre la punta del tubo y el agujero de la Pileta de piso. Aplicar adhesivo Tigre con retardador en la entrada de la pileta de piso y el tubo. Montar el tubo en la pileta de piso, observando que la posición sea la correcta.
Prolongaciones de Pileta de Patio Como en las construcciones generalmente no se consigue determinar con exactitud la altura del piso, tanto en los casos de rebajas de losas con cielorrasos, es necesario el uso de prolongaciones. Para prolongar la pileta de patio, cortar el tubo a la altura necesaria y seguir la secuencia del gráfico. Para prolongar la Pileta de Patio 10x10 se debe utilizar un tubo de Ø110. En caso de prolongar una Pileta de 15x15, se utilizará en cambio un tubo de Ø125, sin necesidad de colocar el buje prolongador.
|
|
|
|
|
